ULTRAMID® A 216 Y10: Molübdeendisulfiidi modifitseeritud PA66 klass tasakaalustatud jõudluse tagamiseks

Suures tehniliste plastide perekonnas on polüamiid 66 (PA66) alati olnud kesksel kohal.BASF-i ULTRAMID®seeria on üks esinduslikumaid tootesarju selles valdkonnas. ULTRAMID®-i portfell on üles ehitatud suurele valikule aluspolümeeridele – sealhulgas PA6, PA66, PA66/6 kopolüamiid, PA610 ja poolaromaatsed polüamiidid, nagu PA6T/6 – kombineerituna modifitseerimistehnoloogiatega, nagu tugevdamata, klaaskiuga tugevdatud, mineraalidega täidetud ja pika klaaskiuga tugevdatud klassid, pakkudes laiaulatuslikke plastilahendusi, mis katavad kõik nõuded. Nende hulgasULTRAMID® A 216 Y10 – survevalu klass PA66, mis on modifitseeritud molübdeendisulfiidi (MoS₂) määrdeainega – paistab silma oma suurepäraste isemäärimisomaduste ja kulumiskindluse poolest, mistõttu on see eelistatud valik paljude täppiskomponentide jaoks.

1. Põhilised füüsilised omadused: jõudluse taga olevad kõvad andmed

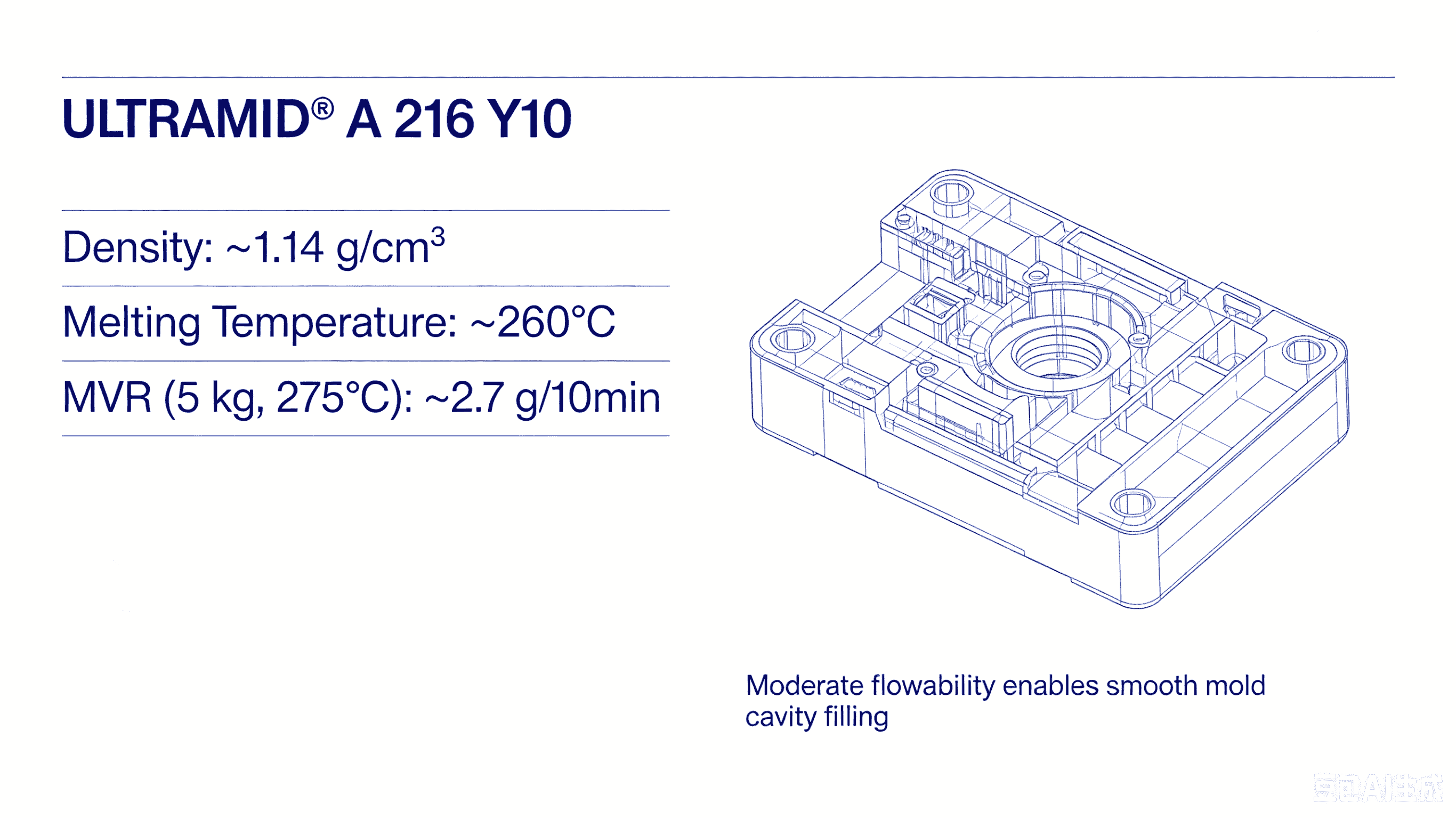

ULTRAMID® A 216 Y10on PA66 vaiku sisaldav molübdeendisulfiidmäärdeaine, mida tarnitakse pelletite kujul standardpakendis 25 kg koti kohta. Selle tihedus on umbes 1,14 g/cm³ ja sulamistemperatuur on umbes 260 °C. Temperatuuril 275 °C ja 5 kg koormusel on selle sulamiskiirus ligikaudu 2,7 g/10 min, mis näitab mõõdukat voolavust, mis võimaldab vormiõõnte sujuvalt täita, mistõttu sobib see keeruka kujuga detailide survevaluvormimiseks. Toode on tavaliselt tumehalli välimusega.

2. Peamised omadused: miks seda nii kõrgelt hinnatakse?

Mehaaniline tugevus ja jäikus: isegi tugevdamata olekus näitab ULTRAMID® A 216 Y10 suurt mehaanilist tugevust ja jäikust. Selle tõmbemoodul ulatub 2900 MPa-ni, tõmbetugevus on 82 MPa ja purunemispikenemine on 60%. Need arvud näitavad, et sellest materjalist valmistatud komponendid taluvad suuri väliseid jõude ja koormusi, säilitades samal ajal kuju ja konstruktsiooni stabiilsuse pikaajalise töö käigus.

Termiline jõudlus: PA66 ise omab kõrget sulamistemperatuuri (ligikaudu 260 °C), mis annab materjalile suurepärase kuumakindluse. Selle Vicati pehmenemistemperatuur on 221 °C, mis tagab stabiilse jõudluse ja vastupidavuse deformatsioonile kõrge temperatuuriga keskkondades.

Tugevus madalal temperatuuril: erinevalt paljudest materjalidest, mis muutuvad madalal temperatuuril rabedaks, säilitab ULTRAMID® A 216 Y10 hea sitkuse isegi külmas keskkonnas. Sälguline Charpy löögitugevus 23 °C juures on 7 kJ/m², mistõttu see toimib erakordselt hästi rakendustes, mis nõuavad vastupidavust madala temperatuuriga löökidele või külmas kliimas.

Vastupidavus kemikaalidele: Materjalil on hea vastupidavus paljudele kemikaalidele, sealhulgas õlidele, kütustele, hüdraulikavedelikele, jahutusvedelikele, külmutusagensidele, puhastusvahenditele, alifaatsetele ja aromaatsetele süsivesinikele. See vastupidavus tagab komponentide terviklikkuse ja kasutusea karmides keemilistes keskkondades.

Elektrilised omadused: Suurepärase isolatsioonimaterjalina pakub ULTRAMID® A 216 Y10 suurt mahtu ja pinnatakistust, mistõttu sobib see elektriisolatsiooni komponentide jaoks. See saavutab UL 94 V 2 leegi reitingu nii 1,6 mm kui ka 3,2 mm paksuse korral, mis vastab elektroonikatoodete ohutusnõuetele.

Libisemis- ja kulumiskindlus: tänu molübdeendisulfiidi (MoS₂) määrdelisandile on sellel klassil madal hõõrdetegur ja suurepärane kulumiskindlus. See sobib eriti hästi laagritele, hammasratastele, liuguritele ja muudele komponentidele, kus hõõrdumise ja kulumise vähendamine on kriitilise tähtsusega – aidates vähendada energiakadusid ja pikendada osade kasutusiga.

Mõõtmete stabiilsus: Võrreldes teiste PA66 materjalidega on ULTRAMID® A 216 Y10 suhteliselt madal niiskuse neeldumine, vähem vastuvõtlik keskkonna niiskuse kõikumisest põhjustatud mõõtmete muutustele. See muudab selle eriti väärtuslikuks täppiskomponentide jaoks, nagu elektroonika- ja elektriseadmete pistikud, kus kitsad tolerantsid on olulised.

3. Tüüpilised rakendused: autotööstusest elektroonikani

Ülaltoodud silmapaistvaid omadusi ära kasutades leiab ULTRAMID® A 216 Y10 laialdast kasutust mitmes tööstussektoris:

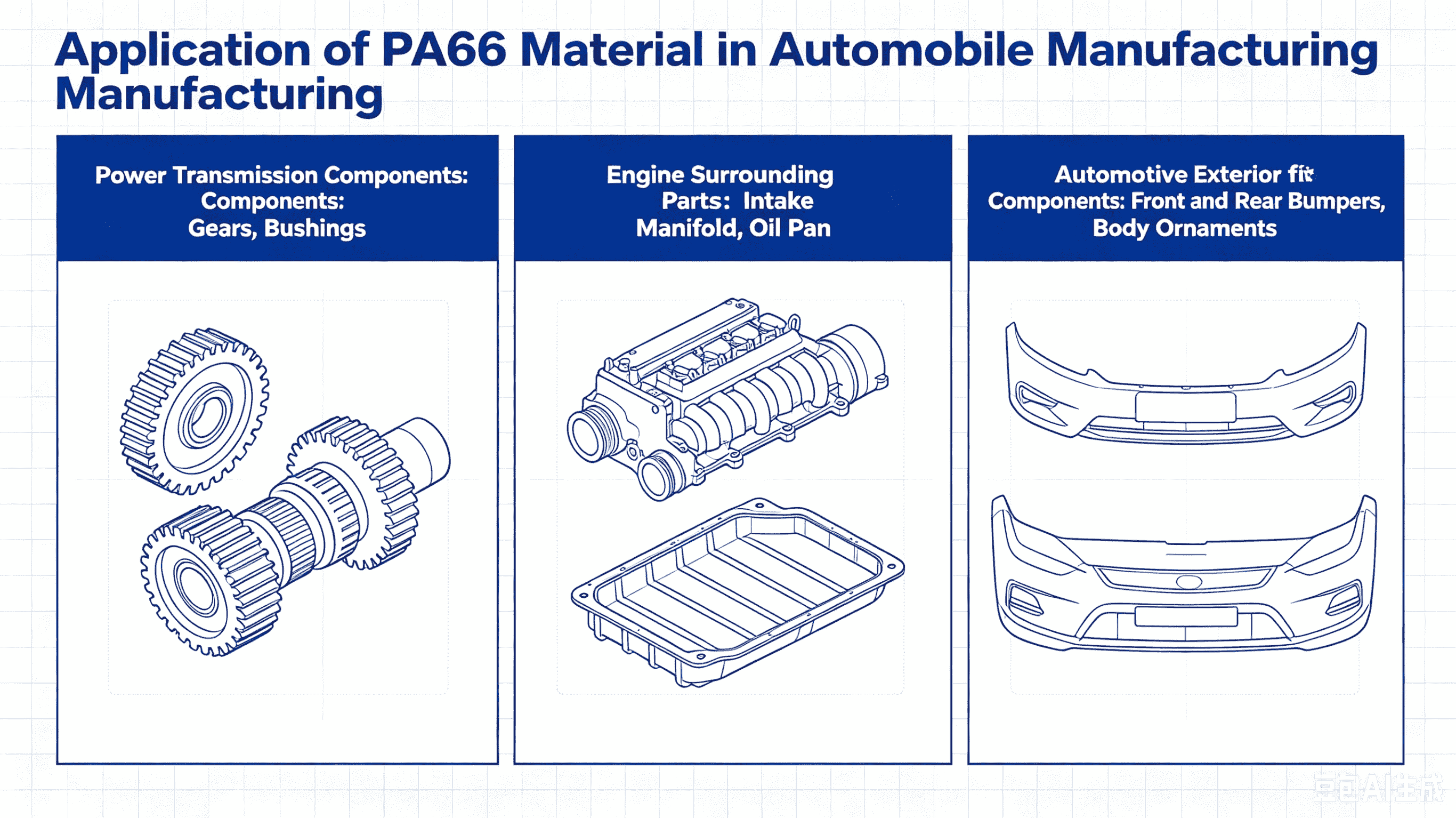

• Autotööstus: jõuülekande komponendid, mootori välisosad, kere välisosad;

• Elekter ja elektroonika: täppisliitmikud, jaotusseadmed, elektriisolatsiooni komponendid;

• Tööstuslikud masinad: hammasrattad, laagrid, liugurid ja muud kulumiskindlad osad.

4. Töötlemise ja säilitamise juhised

ULTRAMID® A 216 Y10 sobib survevaluks. Kui säilitusmahuti on avatud, on soovitatav kuivatada kuumas õhus temperatuuril ligikaudu 80 85 °C; kuivatamine on kohustuslik, kui niiskusesisaldus ületab 0,2%. Soovitatav vormitemperatuur on ligikaudu 60 80°C. Materjali tuleb hoida jahedas, kuivas, hästi ventileeritavas kohas, eemal soojusallikatest ja lahtisest leegist, mille säilitustemperatuur ideaaljuhul alla 50°C.

Järeldus

Kokkuvõttes on ULTRAMID® A 216 Y10 tasakaalustatud, protsessisõbralik PA66 klass, mida on modifitseeritud molübdeendisulfiidi (MoS₂) määrdeainega. See ei taga äärmist jõudlust üheski omaduses, vaid saavutab suurepärase tasakaalu mehaanilise tugevuse, kuumakindluse, sitkuse, keemilise vastupidavuse, elektriisolatsiooni ja isemääriva kulumiskindluse vahel. See "kõikne" profiil muudab selle usaldusväärseks ja kasulikuks valikuks inseneridele ja hankeprofessionaalidele täppiskomponentide jaoks materjalide valimisel.
