Kas olete endiselt hädas plastilise kuumuse hajumisega? Siin on põhjalik ostujuhend termiliselt juhtiva plasti jaoks!

I. termiliselt juhtiva plasti võtmeomadused

1. Jõudluse eelised

Kaalu eelis: tihedusega ainult kaks kolmandikku alumiiniumisulamites suurendavad need märkimisväärselt toote kerget kaalu.

Vormimise efektiivsus: kasutage sissepritsevormimisprotsesse, kõrvaldades traditsiooniliste metalli töötlemise ja lühenemist tsüklites järeltöötluse etapid.

Kulutasuvus: kõrgeim hinna ja jõudluse suhe töötlemise efektiivsusest, materjali kaalu vähendamisest ja keskkonnasõbralikkusest.

Keskkonnaprobleemid: puhtamad tootmisprotsessid, ringlussevõetavad ja madalama süsiniku jalajäljega võrreldes metallide ja keraamikaga.

Kujunduse paindlikkus: võimaldage keerulisi geomeetriaid ja õhukese seinaga struktuure mitmekesiste rakenduste jaoks.

Elektriline ohutus: ühendage soojusjuhtivus suurepärase isolatsiooniga, mis sobib ideaalselt isoleerimata toiteallikate jaoks.

Keemiline stabiilsus: silmapaistev korrosioonikindlus pikaajaliseks kasutamiseks karmides keskkondades.

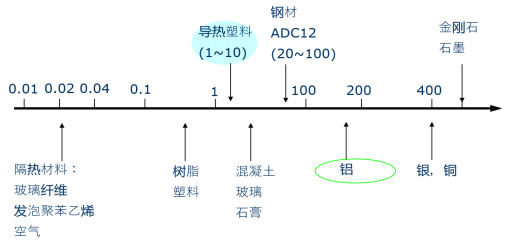

2. jõudluse võrdlus

Ii. Termiline teooria ja soojuse hajumise kujundamine

1. Soojusülekandemehhanismid

1. konvektsioon:

- Järgib Newtoni jahutusseadust, tuginedes vedeliku (nt õhu) liikumisele. Sunnitud konvektsioon (nt fännid) suurendab soojusvahetust.

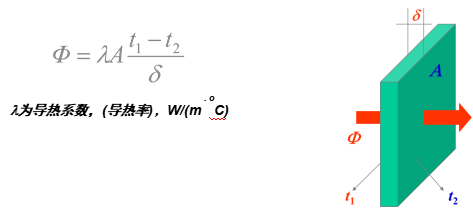

2. juhtivus:

- tõhusus sõltub:

- tõhus kontaktpiirkond

- materjali paksus

- soojusjuhtivus (λ)

(Siin domineerivad traditsiooniliselt metallid)

3. kiirgus:

- infrapunakiirgus (8–14 μm lainepikkus) ületab energiat, mida mõjutab:

- jahutusradiaatori geomeetria

- efektiivne kiirguspind

- materiaalne emissioon

2. soojustakistuse mudel

Süsteemi termiline takistus (RJ1 - RJ5) on seeriasumma. Termiliselt juhtiv plast optimeerib kahte kriitilist takistust:

RJ3 (substraadi materjali takistus)

RJ5 (jahutusõhkude liidese takistus)

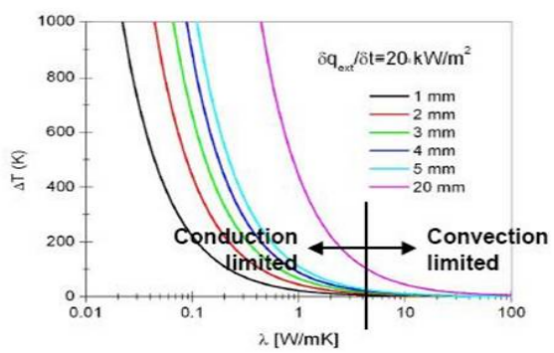

3. Kriitiline soojusjuhtivuse lävi

Kui λ> 5 w/m · k ja paksus <5 mm, domineerib konverents, võimaldades plastidel sobitada metalli jõudlust.

4. plast vs metalli soojusjuhtivus

Traditsiooniline vaade: Metallid (nt alumiinium, λ≈200 w/m · k) domineerivad LED -i jahutusvalamud, plast (λ <1 W/m · k) samas kui ebaõnnestuvad.

Peamised leiud:

1. madal λ (<5 mass/m · k): tavalised plastikud (λ <1 w/m · k).

2. läbimurdevahemik (λ≥5 w/m · k + paksus <5 mm): konvektsioonipõhine, λ mõju väheneb.

3. Asendamise teostatavus: plast λ≥20 w/m · k (1/10 metallidest) ja <5 mm soojusallika vahemaa saavutavad võrreldava jõudluse.

Innovatsioon: termiliselt juhtivad plastid (λ≥5 w/m · k + õhuke seina kujundus) häirib metallist sõltuvaid paradigmasid.

Iii. Materiaalne kompositsioon ja valik

1. termilised täiteained

Metalliline: elektronide juhitud (nt Cu/Al pulber)-tõhus, kuid juhtiv.

Mittemetalliline: fonoonipõhine (nt al₂o₃, bn)-elektriliselt isoleeriv.

2. täiteaine jõudluse võrdlus

3. maatriks ja preparaat

Polümeerid: PPS, PA6/66, LCP, PC - tasakaalu temperatuuri vastupidavus, töödeldavus ja kulud.

Jõudlustüübid:

Isoleerimine: oksiidi/nitriidi täiteained (nt al₂o₃ + PA6).

Juhtiv: metalli/grafiidi täiteained (nt süsinik + PA).

IV. Turu ülevaade ja tooted

1. globaalsed kaubamärgid

SABIC: DTK22, OX11315, OX10324, PX11311U, PX11313, PX13322, PX13012, PX10323

Envalior: D5506, D3612, Stanüül-TC154/155, TKX1010D, D8102, Stanüül-TC153

Celanese: D5120

2. Materiaalse valiku kriteeriumid

Termiline jõudlus: kõrged täiteained (BN/SIC nõudlike rakenduste jaoks).

Elektriohutus: isoleerivad täiteained (al₂o₃/bn).

Vormitatavus: keerukate osade kõrge vooluga polümeerid (nt nailon).

Maksumus: al₂o₃ on kulutõhus; BN on lisatasu.

3. Tööstuse uuendused

Materiaalsed teadus- ja arendustegevused: kõrgfunktsioonid, madala viskoossusega komposiidid (nanofller Technology).

Läbimurde jõudlus: isoleerivad plastikud, mis saavutavad λ> 5 w/m · k.

4. turu väljavaade

5G, EVS ja Mini LED -i kasutuselevõtu juhitud nõudlus kasvab kergete termiliste lahenduste (nt autotööstusele elektroonika, kantavad tooted).
